磷酸本身無粘結性，當它與耐火骨料和細粉接觸后，如果有與其反應的物質就會因反應而產生結合。對于一些酸性、弱酸性及中性耐火材料，用磷酸不能產生硬化，即使用磷酸鋁，常溫硬化也比較緩慢，這時應當加入促凝劑。促凝劑可以是堿性化合物或它們的混合物，如 ZnO、MgO、AL(OH)3各種水泥等。

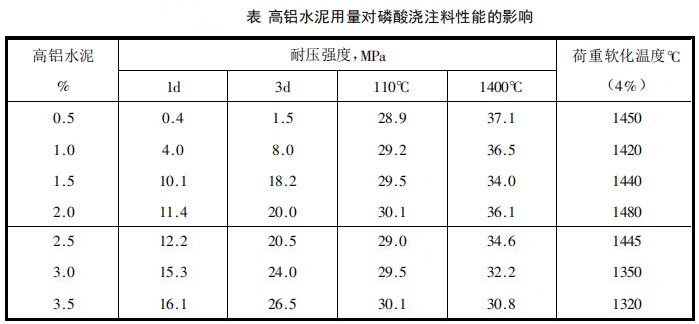

下表為高鋁水泥用量對磷酸耐火澆注料性能的影響。高鋁水泥為625#的二級礬土熟料。骨粉料的質量比為72:28，濃度為42.5%的磷酸用量為11%。從表中看出，隨著高鋁水泥促凝劑用量的增加，常溫耐壓強度提高，烘干耐壓強度無大變化，荷重軟化溫度降低；當促凝劑用量超過3%時，1400℃燒后強度有所降低，可能是凝結硬化較快，組織結構致密度較差所致。另外，帶入的氧化鈣多，也是不利的。

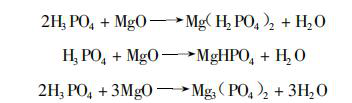

當采用MgO細粉作促凝劑時，在常溫下與磷酸可發生下列化學反應而使磷酸耐火澆注料凝結硬化：

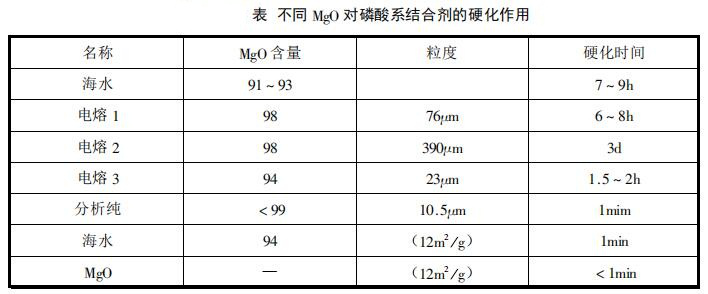

因MgO與磷酸反應迅速，必須嚴格控制其用量，以便獲得適宜的凝結硬化速度，滿足施工的需要。下表示出了不同MgO對磷酸耐火澆注料的促凝作用。
在磷酸耐火澆注料原材料和配合比一定的情況下，只要能滿足施工要求，無論用何種促凝劑，其用量越少越好。
