公司2500t/d生產線于2010年10月投產，窯用NG—7型四風道煤粉燃燒器。使用一年中，由于頻繁結蠟臺，每班必須清理1~2次，由于清理過程中會損傷燃燒器澆注料，造成頭部澆注料總是使用不到4個月就出現大面積脫落，嚴重威脅燃燒器的安全。最嚴重時出現大面積脫落，嚴重威脅燃燒器的安全。最嚴重時出現過外風通道被燒掉現象。根據建議，對燃燒器澆注料提前進行烘干養護。
1 養護方法
制作一個3000mm×860mm×1400mm的烘干箱，內部使用硅鈣板進行保溫，有進出氣孔、燃燒器插孔和熱電偶。
為避免澆注料與火焰直接接觸，同時為了更容易對溫度進行控制，考慮使用電加熱。我們曾用過陶瓷加熱器，但由于澆注料加熱時會產生大量水蒸氣，造成陶瓷加熱器電路絲短路，陶瓷加熱片全部燒損，所以最終使用20根加熱管（1800W、220V）。

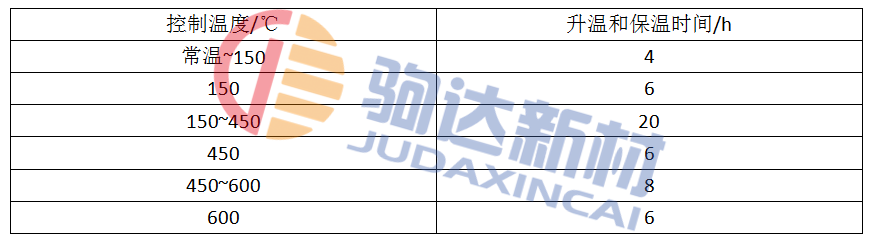

先將燃燒器打好澆注料，常溫養護24h后再進行升溫操作。溫度控制采用表1中CRH公司使用的方案。升溫過程中可用小型風機保持風道內通風，使燃燒器不因高溫變形。
2 注意事項
1）試驗中發現，當溫度升至400℃左右時無法繼續升高，而后電工將加熱管改接到380V工業電路上，將溫度升到指定溫度。
2）當溫度從150升至450℃時會產生大量的水蒸氣，這時要預留多個排氣孔，超過450℃后，水蒸氣逐漸減少，這時可將排氣孔封堵，以達到保溫的目的。
3 效果
從2011年10月大修更換至2012年3月已經使用5個多月，未發現澆注料發生脫落。實踐證明，提前養護對澆注料強度的發揮較好，達到較好的使用效果。
