之前，我國大部分鋼鐵企業鐵水包內襯材料都采用的是定制產品。當時鐵水包內襯用定制制品砌筑，有很多缺點 ，如：(1)磚的消耗量大，會造成一定污染，破壞環境；(2)砌筑勞動強度大；(3)易發生漏包事故；(4)鐵水包粘包比較嚴重，降低了包的使用壽命；(5)鐵水包及包嘴消耗量大等。為了改善以上這些缺點和問題，研制了鐵水包澆注料(高鋁質澆注料)。
鐵水包澆注料的研制
原料
主要原料為特級高鋁礬土骨料，粒度0~10mm，以及特級、一級、二級礬土粉料，粒度<0.088mm。該澆注料以純鋁酸鈣水泥為結合劑，并加入了適當的膨脹劑和防爆劑。為了提高澆注料的熱震穩定性及抗渣性，添加了少量的碳化硅等原料。
試樣的制備
選定適當的原料顆粒級配，然后調節粉料和外加一些金屬鋁粉，稱好料，加水量的水，攪拌均勻，在振動臺上振動成型，養護1d后脫模，放入烘箱中在110℃24h烘干。試樣編號及粉料加入級別和金屬鋁粉加入量如表1所示。

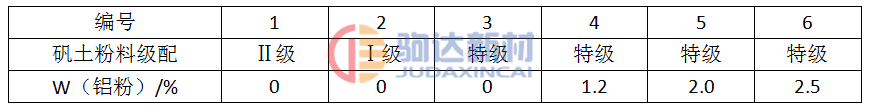

表1 試樣的粉料加入級別和鋁粉加入量
結果與討論
試樣的理化性能
將成型后烘干的試樣經1450℃3h燒成，其中抗渣樣加入了金屬鐵粉。其物理性能隨礬土粉料的級別和鋁粉加入量的變化關系；以加入特級礬土粉料的試樣的性能為最好。隨鋁粉加入量的增加，試樣性能變好。
試樣的抗鐵水滲透性
將加入不同含量鋁粉(0，1.5%，2%，2.5%)的抗渣試樣在1450℃3h進行侵蝕試驗后，把試樣切開觀察，可以看出試驗的抗鐵水滲透性都很好。鐵水的滲透一般在3mm左右，最多也就5mm。加入鋁粉2%的試樣的抗鐵水滲透性最好。
試樣的熱震穩定性
加入特級礬土粉的試樣進行1100℃≒水冷抗熱震試驗，它們的熱震次數均大于45次。
結論
經試驗得出，用特級礬土粉和添加2%鋁粉試樣的理化性能，抗鐵水滲透性及熱震穩定性都很好。用在鐵水包上替代原來的定制制品，可以延長鐵水包的使用壽命，減少人工勞動強度，降低生產成本，有很好的經濟效益。
